浮球視鏡
時間：2012-11-30 14:37
主要用途：
視鏡用于石油、化工及其它工業(yè)設備窺視裝置上，以觀察設備內部物料操作情況。材料有不銹鋼、碳鋼、襯里等。最高使用壓力為25kgf/cm2,允許介質溫度為0-200℃。視鏡玻璃材質為鋼化硼硅玻璃，鋼化硼硅玻璃色度溫差為180℃。
技術參數：
| 殼體材質 Body |
視窗材質 Glass Material |
S密封件 Seal Material |
工作溫度（℃） Ambient Temperature |
操作壓力 Operating Pressure |
連接方式 Joint type |
允許急變溫度（℃） |
| 碳鋼 CS 不銹鋼 304 不銹鋼 316L 玻璃鋼 FRP |
鋼化硼硅玻璃 Borou Silicom |
丁腈橡膠 NBR 聚四氟乙烯 PTFE |
-10～250℃ | 0.6～2.5MPa | 螺紋連接 Threaded 法蘭連接 Flangejoint 對焊連接 ButtWelding joint |
＜60℃ |
| 石項玻璃 Quartz glass |
-30～800℃ | 0.6～1.0 MPa | ||||
| 鈉鈣玻璃 Natrium & Calcium |
0～80℃ | 0.6～1.0 MPa |
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）
制造、檢測標準：參照“HGS07-105-106壓力容器視鏡”設計制造和驗收。

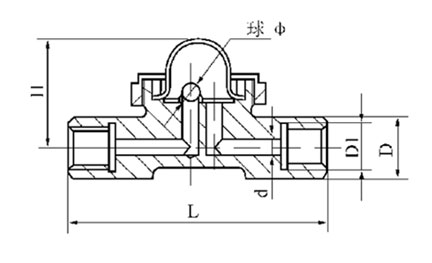

絲口式的要參數：
| IN | DN | L | H | D | D1 | D2 |
| ½＂ | 15 | 130 | 65 | 80 | 65 | 50 |
| ¾＂ | 20 | 130 | 65 | 80 | 65 | 50 |
| 1＂ | 25 | 130 | 65 | 80 | 65 | 50 |
| 1¼＂ | 32 | 160 | 80 | 100 | 80 | 65 |
| 1½＂ | 40 | 160 | 85 | 100 | 80 | 65 |
| 2＂ | 50 | 170 | 85 | 100 | 80 | 65 |
訂貨須知：
1、訂貨時請注明產品尺寸、操作壓力及材質。
2、當需要其他標準法蘭、材質或操作壓力時，請在訂貨時注明。
