當前位置： 主頁 > 產品展示 > 視鏡系列 >

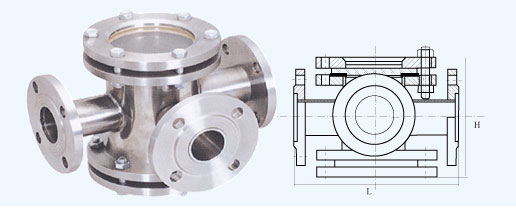

三通視鏡
時間：2012-11-30 14:42
三通視鏡為視鏡中的一種，與直通視鏡相比他還起到分支多用，能夠清晰地看到介質在主管道與支管的流動情況，以保證其安全生產。
三通視鏡結構由視鏡底板、視鏡玻璃、鋼體組件等組成。
三通視鏡的結構尺寸
DN 2.5公斤
外形尺寸 玻璃板
| Ⅰ | Ⅱ | Ⅲ | H | L | 直徑 | 厚度 |
| 25 | 40 | 40 | 260 | 234 | 95 | 15 |
| 25 | 50 | 50 | 320 | 278 | 140 | 20 |
| 25 | 65 | 65 | 320 | 278 | 160 | 20 |
| 40 | 80 | 80 | 360 | 308 | 180 | 20 |
| 40 | 100 | 100 | 360 | 308 | 180 | 20 |
三通視鏡的主要參數
1、殼體材質：碳鋼、不銹鋼、玻璃鋼、碳鋼襯氟。
2、視窗材質：鈉鈣玻璃、鋼化硼硅玻璃、石英玻璃、有機玻璃。
3、密封材質：丁睛橡膠、聚四氟乙烯、石墨復合。
4、工作壓力（Mpa）：PN0.6~2.5，客戶如有更高壓力要求的，可以定做。
5、工作溫度：0℃~+250℃；0℃~+800℃。
6、法蘭標準：JB/T81-94，其它法蘭標準請用戶注明：如HG、ANSI、ASME、HGJ、DIN、JIS等。
三通視鏡(三通水流指示器) SJ-ST 型
